Konfigurasi Dasar dan Setting Mikrotik RB-750

RB750 adalah produk routerboard yang sangat mungil dan diperuntukkan bagi penggunaan SOHO. Memiliki 5 buah port ethernet 10/100, dengan processor baru Atheros 400MHz. Sudah termasuk dengan lisensi level 4 dan adaptor 12V.

MikroTik RouterOS adalah sistem operasi yang dapat digunakan untuk menjadikan komputer menjadi router network yang handal, mencakup berbagai fitur lengkap untuk network dan wireless.

Dibawah ini merupakan langkah-langkah untuk setting Mikrotik RB-750 di Linux Mint 18

Kita harus masuk ke Network Connections > kemudian klik Ethernet > lalu klik add.

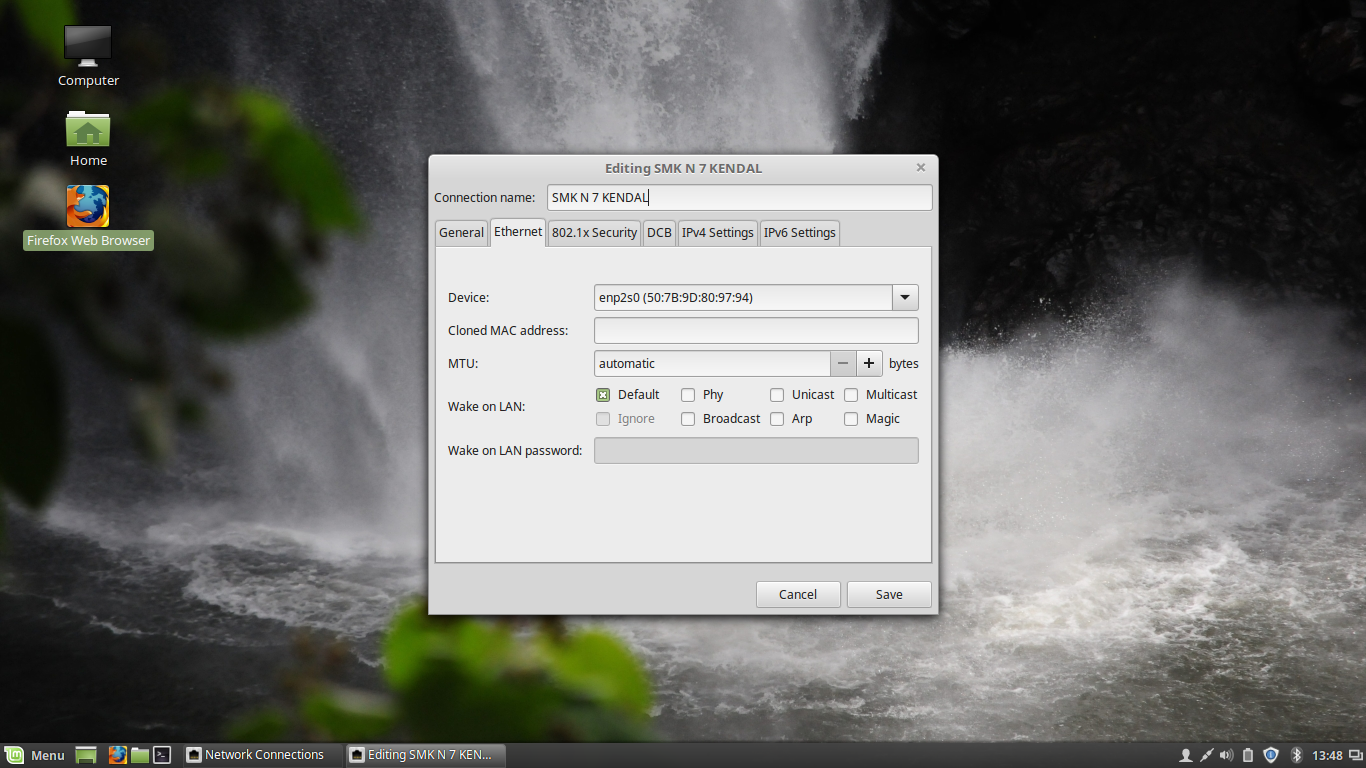

Isilah Connenctions Name terserah anda, lalu klik device arah panah bawah. seperti diatas.

Ubah Method yang tadinya Automaticallly menjadi Manual. Dan isikan Address serta Gateway sesuai yang tertera pada mikrotik. Lalu save

Buka winbox akan muncul tampilan seperti diatas dan muncul MAC serta IP Address (klik sehingga berwarna biru seperti diatas). Lalu klik Connect

Jika muncul tampilan seperti diatas. Silahkan Klik Remove Configuration, maka akan muncul tampilan awal winbox.

 Klik menu Interface dan beri nama setiap ether dengan mengeklik Icon berwarna kuning.

  Untuk menuju tampilan seperti diatas , anda harus klik IP > Addresses > klik icon + > lalu isi Address (oktet ke 3 terserah, namun 2 oktet pertama dan 1 oktet terakhir haru sama) dari ether1 - ether 5 > lalu Apply dan OK.

 Untuk menentukan IP DHCP Client, langkah pertama klik IP > DHCP Client > klik Icon +.Untuk interface pilih ether1 lalu klik apply kemudian OK

anda harus menuju DHCP Server. IP > DHCP server > klik tanda +. pilih ether 2 kemudian tekan next terus.

Tentukan DNS nya. Sebagai contohnya seperti gambar diatas. lalu klik apply terus OK.

Kita masuk ke Firewall. klik Icon + lalu ikuti sesuai gambar dibawah ini.

jika sudah, maka klik apply lalu OK.

Tampilan Firewall seperti diatas setelah diklik OK

setelah semua proses selesai. anda harus masuk ke New Terminal di Winbox untuk membuktikan apakah sudah terhubung ke internet. dengan mengetik ping google.com

kemudian masuk ke terminal sesuai dengan perintah yang ada di New Terminal


Konfigurasi Dasar dan setting mikrotik telah selesai.
TERIMAKASI......
